Устройство электрооборудования: подстанции, распределительные устройства и системы управления

Электрооборудование подстанций и распределительных устройств окружает нас повсюду, но мало кто понимает, как именно оно устроено внутри. Если вы хотите разобраться:

• из чего состоит система,
• как работают подстанции, РУ, устройства управления, защиты и автоматики,

Эта статья даст четкую картину. Вы узнаете базовые принципы построения, роли основных элементов, типовые схемы питания и как все это взаимодействует между собой. Отдельные разделы подробно разберут устройство подстанций, закрытые и открытые распределительные устройства, системы защиты, уровни автоматизации управления электрооборудованием и интерфейсы оператора.

Также рассмотрим, какие бывают устройства проверки и диагностики, виды испытаний, как проводят плановый ремонт и обслуживание с соблюдением всех требований безопасности. Материал построен просто и по делу - без лишней воды. После прочтения вы перестанете путаться в терминах, лучше поймете логику работы оборудования и сможете осознанно читать техническую документацию или общаться со специалистами. Это именно то введение в тему, которое помогает перейти от общего представления к пониманию реальной структуры.

Структура системы электрооборудования, базовые элементы и принципы построения

Система электрооборудования строится по модульному принципу: источники энергии соединяются с потребителями через линии передачи, распределительные устройства и системы защиты. Базовые элементы включают генераторы, трансформаторы, выключатели, реле и контроллеры, которые обеспечивают стабильную подачу электричества. Принципы построения опираются на ПУЭ: для надежности, разделение по напряжению (высокое, среднее, низкое) и автоматизация для минимизации простоев. В подстанциях энергия преобразуется и распределяется, в РУ - коммутируется. Это позволяет масштабировать от бытовых сетей до промышленных комплексов. Далее разберем элементы, классы и схемы для понимания взаимосвязей.

Основные элементы системы электрооборудования, их роли и взаимосвязи

Генераторы производят электроэнергию, трансформаторы изменяют напряжение для передачи на расстояния. Выключатели и разъединители управляют потоками, реле защиты отключают цепи при перегрузках или коротких замыканиях. Системы управления, такие как SCADA, мониторят параметры в реальном времени и автоматизируют процессы.

Элементы связаны иерархически: источники подают энергию на шины РУ, откуда она распределяется к потребителям. Защита интегрируется на всех уровнях, предотвращая аварии. Взаимосвязи регулируются ГОСТами, обеспечивая совместимость. Специалисты с допусками проводят монтаж и обслуживание, следуя инструкциям производителей.

Классы электрооборудования по назначению, напряжению и среде эксплуатации

По назначению оборудование делится на:

• силовое (трансформаторы, генераторы);
• коммутационное (выключатели, контакторы);
• защитное (реле, предохранители).

Напряжение определяет классы: низкое (до 1 кВ) для бытовых нужд, среднее (1-35 кВ) для распределения, высокое (свыше 35 кВ) для передачи.

Среда эксплуатации влияет на конструкцию: для помещений - закрытые РУ с IP-защитой, для открытых - стойкие к погоде по ГОСТ 15150. Взрывоопасные зоны требуют искробезопасного оборудования. Классы сочетаются: например, подстанция 110 кВ в промышленной зоне комбинирует высоковольтное силовое и защитное оборудование. Нормы ПТЭЭП диктуют выбор для безопасности.

Базовые схемы питания и распределения, от простых сетей до сложных систем

Простые схемы: радиальная, где источник напрямую питает нагрузку через выключатель. В кольцевой схеме линии замыкаются, обеспечивая резерв при сбое. Распределение в РУ использует шины для параллельного подключения.

Сложные системы добавляют автоматику: резервное питание от дизель-генераторов, многоуровневую защиту с селективностью. В подстанциях схема включает вводы, трансформаторы и отходящие линии. Все схемы строятся по ПУЭ, с расчетом нагрузок и потерь. Специалисты моделируют их в программах типа ETAP для оптимизации и безопасности.

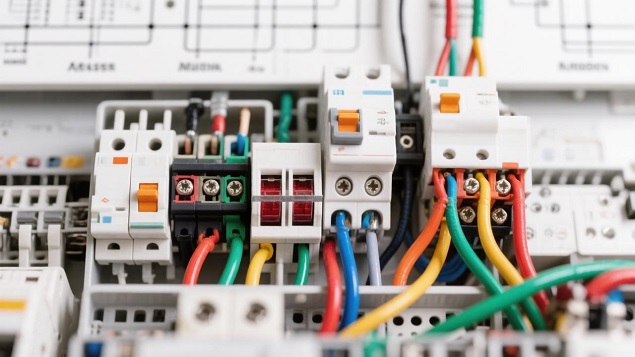

Устройство электрооборудования подстанций и распределительных устройств, ключевые узлы и аппараты

Подстанция преобразует напряжение и распределяет электроэнергию между источниками и потребителями. Основные узлы включают:

• силовые трансформаторы,
• распределительные устройства,
• системы шин,
• аппараты коммутации и защиты,
• измерительные трансформаторы тока и напряжения.

Эти элементы соединены в единую схему, где каждый выполняет строго определенную функцию: трансформаторы меняют уровень напряжения, ячейки РУ коммутируют цепи, а релейная защита отключает поврежденные участки.

Устройство электрооборудования подстанций, состав основных узлов и их функции

Силовой трансформатор является центральным элементом подстанции. Он понижает или повышает напряжение, передает мощность и обеспечивает гальваническую развязку между сетями разных классов напряжения. Вторичные обмотки подключают к шинам распределительных устройств.

Ключевыми узлами также выступают сборные шины, вводы и отходящие линии, измерительные трансформаторы тока и напряжения, разъединители, выключатели и заземлители. Каждый из этих аппаратов выполняет свою задачу: измеряет параметры, коммутирует цепи или обеспечивает видимый разрыв для безопасного обслуживания.

Закрытые и открытые распределительные устройства, типы ячеек и аппаратуры

Открытые распределительные устройства размещают на открытом воздухе. Они применяются при напряжении 35 кВ и выше, используют воздушную изоляцию и требуют больших площадей. В ОРУ устанавливают выключатели, разъединители, трансформаторы тока и напряжения на опорных конструкциях.

Закрытые распределительные устройства размещают в помещениях. Они применяются на напряжениях 6–35 кВ, используют элегазовую или вакуумную изоляцию в ячейках КРУ и КРУЭ. Ячейки содержат:

• выключатель,
• разъединители,
• заземлитель и измерительные трансформаторы в едином корпусе, что сокращает габариты и повышает безопасность обслуживания.

Системы защиты и автоматики подстанций, логика работы и типовые решения

Релейная защита выявляет повреждения и короткие замыкания. Она измеряет токи и напряжения через трансформаторы и подает команду на отключение выключателя при превышении уставок. Типовые защиты включают максимальную токовую, дифференциальную и дистанционную.

Автоматика подстанций выполняет функции АВР, АПВ и АЧР. Она восстанавливает питание после кратковременных отключений, переключает секции шин и отключает нагрузку при дефиците мощности. Управление защитой и автоматикой ведется через микропроцессорные терминалы с регистрацией событий и передачей данных в АСУ ТП.

Управление, проверка и ремонт электрооборудования, требования к надежности и безопасности

Управление, проверка и ремонт электрооборудования на подстанциях и в распределительных устройствах построены на принципах непрерывного контроля состояния и строгого соблюдения нормативов ПУЭ, ПТЭЭП и инструкций заводов-изготовителей. Оперативное управление осуществляется через многоуровневые системы АСУ ТП, где верхний уровень отвечает за мониторинг и принятие решений, а нижний - за непосредственное воздействие на коммутационные аппараты, регуляторы и устройства РЗА. Проверка состояния оборудования включает периодические измерения, диагностику и испытания под высоким напряжением. Ремонт делится на текущий, средний и капитальный в зависимости от объема работ и технического состояния.

Требования к надежности определяются категорией объекта: для электростанций и крупных подстанций применяется категория I, где допускается перерыв электроснабжения не более 0,1 секунды. Безопасность обеспечивается комплексом организационных и технических мер: допуском по группе по электробезопасности, применением СИЗ, блокировками, заземлением и строгим выполнением нарядов-допусков. Эти процессы не позволяют проводить работы без актуальной исполнительной документации и результатов предыдущих диагностик.

Устройства управления электрооборудованием, уровни автоматизации и интерфейсы оператора

Устройства управления электрооборудованием на современных подстанциях делятся на три основных уровня автоматизации. Нижний уровень представлен микропроцессорными блоками РЗА, контроллерами bay и исполнительными механизмами. Средний уровень - это станции управления и серверы, которые собирают данные от всех присоединений и реализуют логику автоматического управления. Верхний уровень - автоматизированные рабочие места диспетчеров и инженеров с SCADA-системами. Интерфейсы оператора включают мнемосхемы, тренды, системы сигнализации и event-листы. Современные HMI позволяют управлять выключателями, разъединителями, регулировать коэффициент трансформации и задавать уставки защит с единого экрана. Автоматизация снижает влияние человеческого фактора: устройства АПВ, АВР, ЧАПВ и АЧР срабатывают за доли секунды без участия персонала.

Переход от релейно-контакторных схем к цифровым подстанциям по стандарту МЭК 61850 позволил существенно повысить скорость обмена данными и точность синхронизации. Теперь все устройства внутри ячейки общаются по протоколу GOOSE и MMS. Оператор видит не только текущее состояние, но и прогнозируемый остаточный ресурс оборудования. Такие интерфейсы значительно сокращают время реакции на нештатные ситуации и позволяют проводить удаленное управление с диспетчерского пункта.

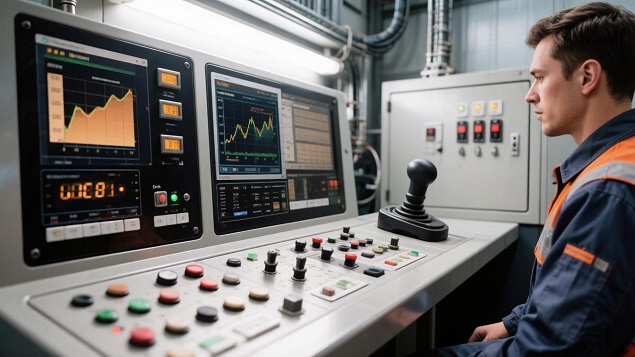

Устройства проверки и диагностики электрооборудования, виды испытаний и измерений

Устройства проверки и диагностики электрооборудования включают комплекс приборов для оценки состояния изоляции, контактных соединений, механических характеристик и характеристик срабатывания защит. Основными средствами являются высоковольтные испытательные установки, измерители тангенса угла диэлектрических потерь, приборы частичных разрядов, тепловизоры и анализаторы переходных сопротивлений контактов. Виды испытаний делятся на приемо-сдаточные, периодические и послеаварийные. Измерения проводят как в отключенном состоянии (испытание повышенным напряжением, определение коэффициента абсорбции), так и под рабочим напряжением (онлайн-мониторинг).

Современные системы диагностики позволяют проводить комплексную оценку без полного отключения объекта. Например, метод частотного анализа механических характеристик выключателей или спектральный анализ растворенных газов в трансформаторном масле выявляют развивающиеся дефекты на ранних стадиях. Все результаты заносятся в базу данных АСУ ТП и сравниваются с трендами предыдущих измерений. Это дает возможность перейти от планово-предупредительного ремонта к ремонту по фактическому состоянию, что существенно снижает затраты и повышает надежность работы распределительных устройств.

Плановый ремонт и обслуживание электрооборудования, регламенты и требования безопасности

Плановый ремонт и обслуживание электрооборудования выполняют строго по графикам, утвержденным техническим руководителем предприятия и согласованным с вышестоящей организацией. Регламенты определяют периодичность: для силовых трансформаторов - не реже одного раза в 4 года, для выключателей 6–10 кВ - ежегодно, для устройств РЗА - каждые 3–6 лет в зависимости от типа. Обслуживание включает:

• чистку,
• смазку,
• подтяжку контактов,
• замену масла и проверку характеристик.

Капитальный ремонт проводят при достижении нормативного износа или по результатам диагностики.

Требования безопасности при ремонте и обслуживании являются обязательными. Все работы выполняют по наряду-допуску или распоряжению с обязательным применением средств защиты, установкой заземлений и видимых разрывов. Персонал должен иметь соответствующую группу по электробезопасности (не ниже IV для работ под напряжением до 1000 В и V - выше 1000 В). Перед началом работ обязательно проводят целевой инструктаж и проверяют наличие и исправность СИЗ. Нарушение регламентов или требований безопасности приводит к отказу оборудования и создает прямую угрозу жизни персонала.
